NM450耐磨板為了保證耐磨性，一般需要完全淬透，表面和心部都要獲得馬氏體組織。然而，耐磨板的表面和中心的組織轉(zhuǎn)變不是同時進行的，淬火時表面冷得快，先發(fā)生奧氏體向馬氏體轉(zhuǎn)變，等表層馬氏體轉(zhuǎn)變已完成時，中心才開始發(fā)生馬氏體轉(zhuǎn)變。由于馬氏體比體積大，最終形成的組織應(yīng)力在表面形成拉應(yīng)力，心部形成壓應(yīng)力。同時由于冷卻的不同時性，熱應(yīng)力則是表面壓應(yīng)力，心部拉應(yīng)力。當(dāng)耐磨板的截面尺寸為( 25 - 40) mm x (25一40) mm時，與組織應(yīng)力相比，熱應(yīng)力較小，二者受加之后，表面仍為拉應(yīng)力，心部仍為壓應(yīng)力。當(dāng)表面的切向拉應(yīng)力比軸向應(yīng)力大，且超過該區(qū)域的斷裂強度時，則形成縱向裂紋。

圖（1）合格的NM450耐磨板是無裂紋的

橫向裂紋有什么特征? 裂紋產(chǎn)生于心部，以放射狀向周圍擴展。這類裂紋多數(shù)發(fā)生在未淬透的NM450耐磨板上。在淬硬與未淬硬的交界處形成應(yīng)力峰值，裂紋起源于此處。形成這類裂紋的內(nèi)應(yīng)力特征都是NM450耐磨板表面受壓應(yīng)力，離表面一段距離變?yōu)槔瓚?yīng)力，其最大拉應(yīng)力峰值是軸向應(yīng)力。大型冶金軋輥淬火處理過程中極易出現(xiàn)這類裂紋。

由以上信息可以看出，NM450耐磨板的裂紋是因為其淬透工藝不完善造成的，合格的NM450耐磨板是沒有裂紋的，當(dāng)然有裂紋的耐磨板也不影響用于各種物料磨損的耐磨襯板。

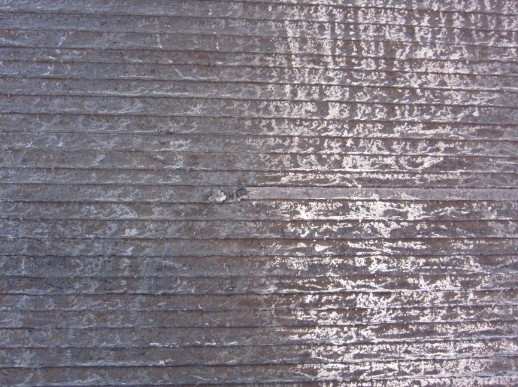

圖（2）并不是所有的耐磨板的裂紋都是有害的，堆焊耐磨板的裂紋是正作用，釋放了應(yīng)力
